옥내소화전설비 펌프성능시험(체절운전, 정격부하, 최대운전) 방법은? [소방정보]

옥내소화전이란?



옥내소화전은 건축물 안에서 화재가 발생한 경우에 발생 초기에 신속하게 불을 끌 수 있도록 설치하는 소화설비이다. 소화전 밸브를 열면 물이 나오며, 소화전까지 배관안에 항상 물이 들어 있는 자동작동방식과 소화전함의 수동스위치에 의해 작동하는 수동작동방식이 있으나 대부분의 설비는 자동작동방식으로 설치되어 있다.





옥내소화전 구성요소는?



옥내소화전은 수원, 가압송수장치, 배관, 기동용수압개폐장치, 소화전함으로 구성되어 있다

소화전 사용시 노즐에서 방수량 130L/min 이상, 방수압 0.17MPa 이상 0.7MPa 이하가 되어야 한다.



건물에 따른 옥내소화전 수원 산정기준

수원의 계산 방법 (건축물 29층 이하일 경우)

수원양 Q(㎥) = 130L / min × 20 min × N = 2,600L × N = 2.6㎥ × N * N : 1개층에 가장 많이 설치된 소화전 수(5개 이상이면 5개)

※ 건축물 39층 이상 49층 미만일 경우 40분 분량의 수원 확보 / 건축물 50층 이상일 경우 50분 분량의 수원 확보



가압송수장치는 고가수조방식, 가압수조방식, 압력수조방식, 펌프방식으로 구분한다. 그 중 펌프방식은 펌프의 가동으로 가압송수하는 방식은 설치장소의 제약은 없지만 전원공급차단이나 펌프의 고장 등으로 작동되지 않는 경우가 있으나 가장 보편적으로 사용되는 방식이다.

성능시험배관은 정기적으로 펌프의 성능을 시험하기 위하여 설치한다. / 성능시험배관은 개폐밸브→ 유량계→ 유량조절밸브로 구성되어 있다.



펌프의 기동방식은 자동기동방식과 수동기동방식이 있으며 대부분 자동기동방식이 사용됩니다. 펌프를 자동으로 기동하기 위해서는 기동용수압개폐장치(압력챔버)가 필요하다.



펌프방식 가압송수장치



펌프성능시험 방법에 대하여 알아보도록 하자!



제일 먼저 펌프성능시험 펌프에 붙어 있는 명판을 확인한다.



펌프 명판(예시)



토출량	전양정
0.2 ㎥/min	45m
200ℓ/min	4.5kg/㎠
	0.45MPa



명판에 따른 체절운전, 정격부하운전, 최대운전 합격기준(예시)





펌프의 성능시험 방법





1. 주배관의 개폐밸브를 잠근다.

※ 개폐밸브 돌출부분이 다 들어가야 잠긴 것



주배관 개폐밸브 잠금

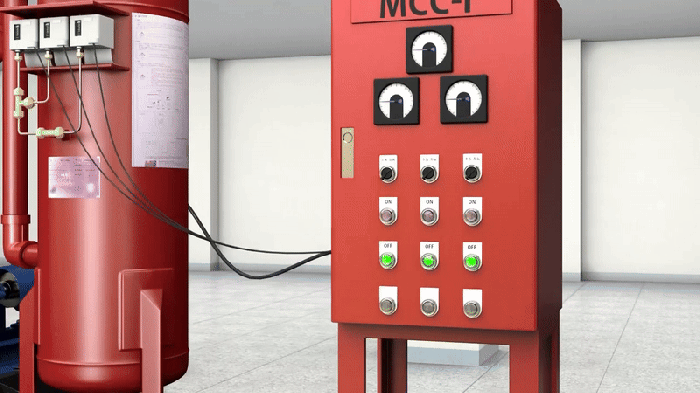

2. 제어반에서 주펌프 및 충압펌프를 자동 → 수동(정지)으로 전환한다.



주펌프 및 충압펌프 자동에서 수동으로 전환



체절운전(무부하시험)

​

1. 주배관 개폐밸브 및 성능시험배관 밸브 잠겨 있는지 확인하고,

​

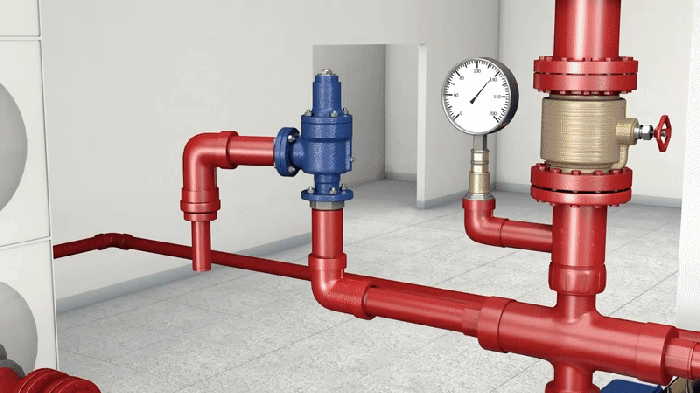

2. 릴리프밸브를 시계방향으로 돌려 물이 나오지 않게 한다.



릴리프밸브 시계방향으로 돌린다.



3. 펌프를 수동으로 기동한다.





4. 압력계를 확인하여 정격토출압력의 140% 이하이면 정상이다.

※ 위의 명판, 예시) 정격토출압력(0.45MPa) 0.45×1.4 = 0.64MPa 이하이여야 함.

​

5. 릴리프밸브를 반 시계반향으로 돌려 물이 나오기 시작하면 멈춘다.



릴리프밸브를 반 시계방향으로 돌린다.



6. 릴리프밸브 조정이 완료되면 펌프를 정지한다.

​

정격부하운전

​

1. 성능시험배관상에 있는 개폐밸브를 개방한 후 주펌프를 수동으로 기동한다.



성능시험배관 상 개폐밸브 개방(펌프기동)



2. 성능시험배관의 유량조절밸브를 서서히 개방하고 유량계를 확인하고 정격토출량 100% 도달했을 때 유량조절밸브를 멈춘다. 이때 압력계를 확인하여 정격토출압력의 100% 이상이면 정상이다.

※ 위의 명판, 예시) 정격토출량 유량계 200ℓ/min 멈춤 / 정격토출압력 0.45MPa 이상이면 정상



유량조절밸브 서서히 개방







최대운전시험(피크부하시험)

​

1. 성능시험배관의 유량조절밸브를 조금 더 개방하여 유량계를 통과하는 유량이 정격토출량의 150%에 도달했을 때 유량조절밸브를 멈춘다.

※ 위의 명판, 예시) 정격토출량(200ℓ/min) 150% → 300ℓ/min 멈춤



유량조절밸브를 좀더 개방



2. 이때 압력계를 확인하여 정격토출압력의 65% 이상이면 정상이다.

※ 위의 명판, 예시) 정격토출압력(0.45MPa) 65% → 0.45 × 0.65 = 0.29MPa 이상 정상



압력계 확인 정격토출압력 65% 이상



3. 성능시험이 완료되면 주펌프를 정지시키고 모든 배관의 밸브를 정상상태로 하고 주점프 및 충압펌프는 다시 자동으로 위치해 놓는다.



펌프의 성능시험 배관의 밸브를 정상상태로 복구

​

옥내소화전설비 펌프성능시험에 대하여 알아보았습니다. 현재는 관계인이 옥내소화전설비에 대하여 자체점검(의무)을 하지 못하지만, 관계인 및 소방안전관리자께서 이러한 점검방법을 알고 있다면, 관리업자가 자체점검시 좀 더 정확하게 점검을 할 수 있도록 감독을 할 수 있을 거라고 생각합니다.

​

□ 관련근거

○ 옥내소화전설비의 화재안전성능·기술기준 (NFPC·NFTC 102)



소방시설 정보가 하시는 모든 일에 참고가 되셨기를 바라며, 저희 블로그에 많은 관심 가져주셔서 감사합니다.
